地図を描く
地図をトレースする
（1）新規ドキュメント作成
（2）［ファイル］メニュー → ［配置］
（3）配置する写真を選択する。ファイル名「地図下絵.tif」
※オプションは「テンプレート」のみ、チェックする。
※「リンク」のチェックは必ずはずすこと。
（4）「テンプレートレイヤー」の上に「レイヤー１」が自動的に作成されます。
（5）「レイヤー１」が選択されていることを確認して描き始めましょう。
【例１】
（1）長方形ツールで「ユニット」になる部分を描き、複製をします。

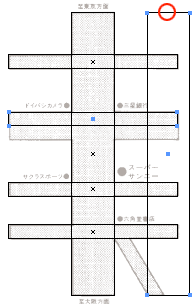

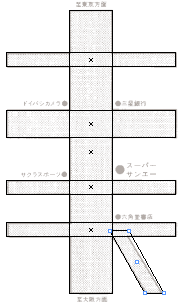

（2）ダイレクト選択ツールで、必要な大きさに変形します。

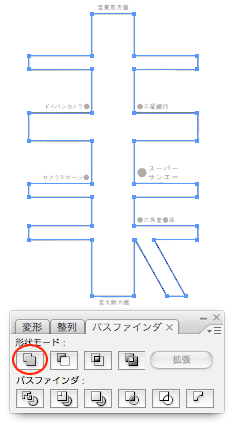

（3）「パスファインダ」で「形状エリアに追加：Alt＋クリック」
《ダイレクト選択ツールのポイント》
- まず、選択解除をする
- 次に、動かしたいセグメントやアンカーポイントをマウスを押しながら移動する
【例２】
（1）いままでと同様の操作でテンプレートを準備する。

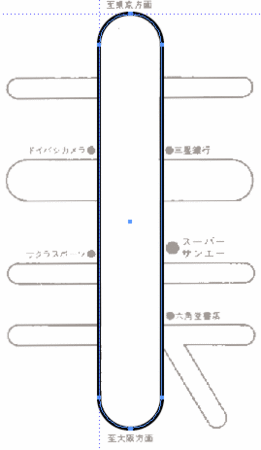

（2）「角丸長方形ツール」を使って、一番大きな半径の道を描く。
※必要であればガイドを引きます。
《角丸長方形ツールのポイント》
- 「角丸長方形ツール」は、描いている途中マウスを押したまま拡張キーボードの「→」を押すと適切な半径に変化します。
- 「↑」：半径が大きくなる
- 「↓」：半径が小さくなる
- 「←」：半径が「なし」になる
- 「→」：半径が最適化される

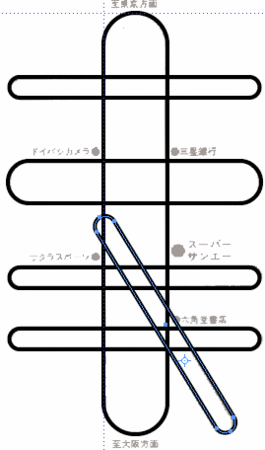

（3）各半径の角丸長方形を描き、ユニットの複製で描き上げましょう。
※基準点を決め回転ツールで複製を作ります。

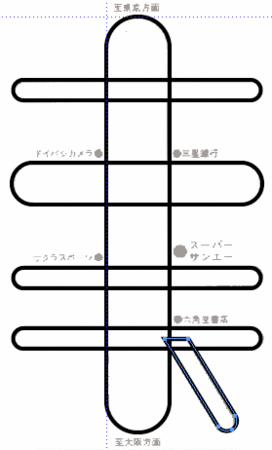

（4）入らない部分を削除するための長方形を描く。

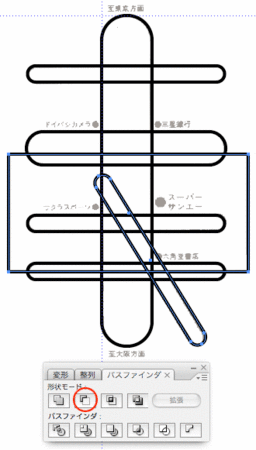

（5）２つのオブジェクトを選択し「パスファインダ」で「前面オブジェクトで型抜き：Alt＋クリック」

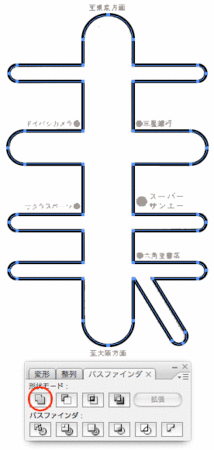

（6）全体を選択し「パスファインダ」で「形状エリアに追加：Alt＋クリック」
「形状モード」アイコンは、Option(Alt)クリックをすると「拡張」され、欲しい結果をすぐ得ることができます。
《注意》
テキストにあるように「線幅」を使い「道を描く」場合もあるのですが、斜めの道や曲線の道の場合に限定しましょう。下絵を使う場合には、可能な限り正確に描くことが求められるため、線幅の曖昧さは許されません。
※例外として「曲線の平行線」などを描くときには「線幅」に注しながら「ペンツールの曲線」で描く場合もあります。
